注漿管在樁基中的作用以及堵管解決方法
鉗壓式聲測管又稱液壓式聲測管的常規規格型號：外徑 mm（50、54、57）壁厚 mm （0.8、0.9、1.0、1.1、1.2、1.3、1.4、1.5、1.7、1.8、2.0）
雙頭雙密封鉗壓式聲測管在承口端端部設計了兩個凸槽，凸槽內配有密封圈，安裝時將本產品的插口端插入承口端。然后用專用液壓鉗同時對兩個凸槽進行擠壓，被擠壓部位的管材受力后收縮變形，兩個凸槽之間的外層管材深陷入內層管材，從而有效實現了本產品的可靠連接；同時橡膠材質的密封圈在受擠壓后變形貼服在兩層管材之間，起到了極為良好的雙保險密封作用。
單頭焊接鉗壓式聲測管接頭的一端焊接在一個成型的聲測管上，另一個聲測管插入管接頭的復式槽端，通過液壓壓接鉗用力壓下，使得聲測管與接頭牢牢地接合在一起，管接頭的中間部分夾有雙重密封圈，這樣可以使得聲測管更加密封，使用這種單頭焊接鉗壓式聲測管接頭，只需一次鉗壓就可。
優勢：
用專用液壓鉗連接、不需工地以外的準備工作、不需任何設備、簡便快捷（比傳統的方法快5倍）、容易固定于鋼筋籠架、不受惡劣天氣的影響可根據現場要求自行配長，無損耗。與市場同類產品相比，抗拉力更高，達到320Mpa以上（一般其它產品抗拉力為30Mpa左右）。節省成本、節省準備時間、不需技工、節省損耗（可根據客戶要求訂做不同型號的短管）、不受場地限制。安全、不需在工地進行焊接工作。
利用管材的變形,將連接處夾成兩頭大,中間小,使連接處一次性卡死,避免了活接頭松動的可能性。無論在抗拉拔還是抗扭矩方面的性能都相當穩定、出色,且凸起成圓弧,凸起度小,有效避免與導管、振搗器等相碰撞。
螺旋式聲測管又稱螺紋式聲測管
螺旋式聲測管的常規規格型號：外徑 mm （50、54、57）壁厚 mm（1.0、1.1、1.2、1.3、1.4、1.5、1.7、1.8、2.0、2.25、2.5、2.75、3.0、3.25、3.5）
螺旋式聲測管操作便捷，密封性極好，抗拉力極強、抗扭矩力極強、抗振動、不滲漏、不變形、不堵管。
安裝及使用方法

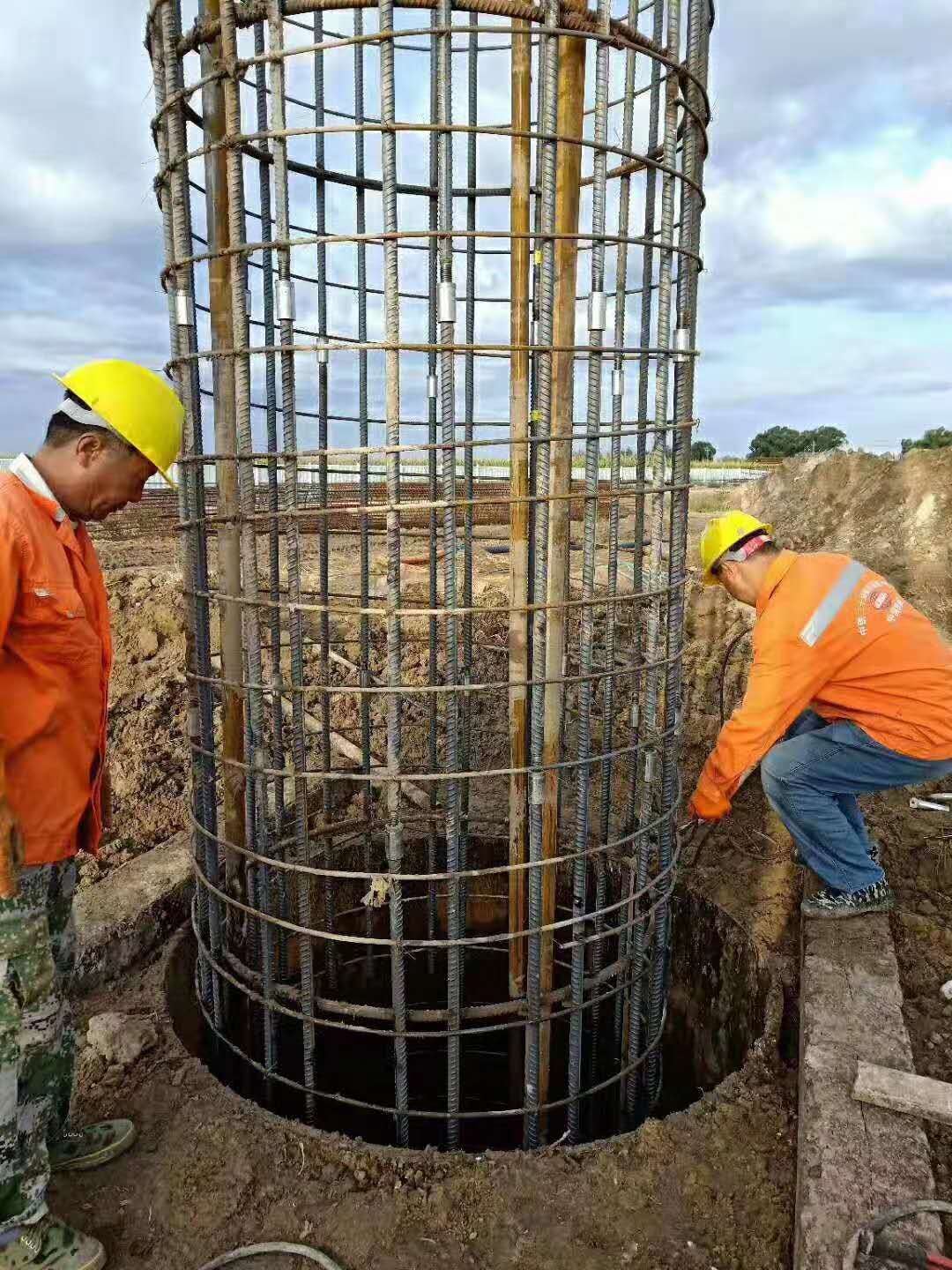

????? 螺旋式聲測管下節鋼筋籠聲測管的安裝：把A管（底管帶堵頭）放在地上檢查密封圈是否完好，然后將B管插入A管，直到插到A管底部為止，然后把螺旋緊固即可。接好后把聲測管放入鋼筋籠內，按規定尺寸緊固在鋼筋籠的主筋上，對于無鋼筋籠的部位，聲測管可用鋼筋支架固定或加固三根主鋼筋，捆綁距離不得大于兩米。
優勢
一、便捷性：螺旋式聲測管簡易連接、聲測管無須現場焊接，采用螺旋式連接，螺旋帶動雙扣，鎖緊密封膠圈，軸向端密封，有效防松動，防滲漏，方便快捷安全可靠，降低成本。安裝每個接頭用時不到1分鐘，大大節約了工時且無須任何技術支持。不需工地以外的準備工作、不需任何設備、簡便快捷（比傳統的方法快5倍）、容易固定于鋼筋籠架、不受惡劣天氣的影響。
二、經濟性：在較深的橋梁鉆孔灌注施工中，對于鉆孔灌注檢測規范要求采用聲波透射法檢測樁基質量；按照設計要求應該埋設聲測管，普通的120cm-180cm樁徑的樁基需埋設三根，在常規設計中一般要求采用的外徑50-60mm的鋼管，厚度在3.Omm左右，施工中使用外加套管現場焊接，采用這種方法所需成本較高。我公司生產的聲測管的施工成本只占普通焊管施工成本的60％左右，大大降低了施工成本。
三、安全性：橋梁樁基在混凝土灌注時對聲測管密封性，抗滲漏、抗壓等方面要求特別嚴格，稍有不甚將造成堵管或管變形，普通焊管在施工中均由各施工隊負責聲測管的焊接工作，無法檢測管壁、接口及管底封口的密封及抗滲漏性；很難保證質量。而我公司生產的聲測管均需通過三道檢測工序(即初檢、氣檢、水檢)，出廠產品合格率為100％，從而保證產品滿足施工技術要求。
套筒式聲測管?
筒式聲測管的常規規格型號：外徑 mm（50、54、57）壁厚 mm（1.5、1.7、1.
8、2.0、2.25、2.5、2.75、3.0、3.25、3.5）
1、體管與主題管之間采用套筒連接，簡單方便，工地實地操作一次性焊接成功。
2、測管底管采取一次性焊接封底技術，抗壓、密封性能良好。
3、測管頂管采用外置橡膠管帽或者內置木質管塞，便于探測。
4、省時、省力省費用、而且一次焊接成功，可根據現場要求自行配長，無損耗。
?鋼管的優點是便于安裝，可用電焊焊在鋼筋骨架外，可代替部分鋼筋截面，而且由于鋼管剛度較大．埋置后可基本上保持其平行度和平直度，許多大直徑灌注樁均采用鋼管作為 聲測管。但鋼管的價格較貴。
? ? ?鋼質波紋管是一種較好的聲測管材料，它具有管壁薄、鋼材省和抗滲、耐壓、強度高、柔性好等特點，通常用于預應力結構中的后張法預留孔道：用做聲測管時。可直接綁扎在鋼筋骨架上，接頭處可用大一號波紋管套接。由于波紋管很輕，因而操作十分方便，但安裝時需注意保持其軸線的平直。
塑料管的聲阻抗率較低，用做聲測管具有較大的透聲率，通常可用于較小的灌注樁，在大型灌注樁中使用時應慎重，因為大直徑樁需灌注大量混凝土，水泥的水化熱不易發散：鑒于塑料的熱膨脹系數與混凝土的相差懸殊，混凝土凝固后塑料管因溫度下降而產生徑向和縱向收縮，有可能使之與混凝土局部脫開而造成空氣或水的夾縫，在聲通路上又增加了更多反射強烈的界面，容易造成誤判。
聲測管的直徑，通常比徑向換能器的直徑大l0mm即可，常用規格是內徑50-60mm。管子的壁厚對透聲率的影響很小，所以，原則上對管壁厚度不作限制，但從節省用鋼量的角度而言，管壁只要能承受新澆混凝土的側壓力，則越薄越省。
套筒式聲測管安裝
套筒式聲測管是聲測管中比較早期的產品，它的原理很簡單就是在底管上面焊接一個套筒，套筒的外徑要比底管大，然后在把頂管插入套筒內，焊接密封，這就是套筒式聲測管，圖中的套筒式聲測管是我公司自主研發的產品，他是在套筒外增加了PEG熱縮塑料。熱縮塑料內壁有密封膠，通過加熱或緊緊地粘連在套筒連接處，這樣就增加了套筒式聲測管的密封性。是目前非常暢銷的產品。
因為這種連接方式的管子沒有固定的外徑要求。所以具體規格是按照客戶要求來生產。常規格格有50 54 57 等。長度可按客戶要求定做。

承插式聲測管也叫直插式聲測管
承插式聲測管鏈接方式簡單，安全、不需在工地進行焊接工作，不用液壓鉗，采用插拔方式的方法直接固定就可以，零部件都是再廠子里加工好了，具有操作便捷、密封性好、成本低等優點。用目測和手感檢測管無毛刺、裂縫、結疤、折疊、分層、搭焊缺陷、劃道、刮傷、焊縫寒風錯位、燒傷、薄的氧化皮。
承插式聲測管的常規規格型號：外徑 mm（50、54、57）壁厚 mm（1.2、1.3、1.4、1.5、1.7、1.8、2.0、2.25、2.5、2.75、3.0、3.25、3.5）
承插式聲測管操作簡捷：
因聲測管的焊接技術要求很高，需有專業的焊接人員。為保證樁基混凝土的質量，在樁基灌注過程中均有時間限定，采用焊接的檢測管在鋼筋籠對接過程中，還得焊接檢測管，給鉆孔灌注增加了施工風險。而我公司生產的聲測管在安裝過程中只需上管插入下管,然后用簡單的工具稍加緊固可。無須焊接，無須電力，無需任何技術，大大節約了施工時間，避免了過長時間的安裝給施工帶來的風險，大幅提高了工作效率。
承插式聲測管 質量可靠：
樁基在混凝土灌柱時對聲測管的密封性、抗滲性、抗拉性、抗扭矩、抗壓等方面的要求特別嚴格，生產及安裝中稍有不慎將造成堵管、滲漏或管變形，樁基檢測將無法完成。
現場焊接無法檢測管壁、接口及管底的封頭密封性，因此抗滲漏性能很難保證。而我公司生產的聲測管從原料采購就由專人嚴把質量關，生產前后經過多次檢測，產品成型后再需經三道檢測工序即初檢、氣檢、水檢。確保產品合格率為100%，從而保證了樁基質檢要求。
承插式聲測管的常規規格型號：50*1.2- 3.5mm 54*1.2 - 3.5mm 57*1.2 - 3.5mm
較深的橋梁碼頭高層建筑鉆孔灌注樁施工中，對于灌柱樁基檢測要求采用聲波透射法檢測樁基質量，按照設計要求應該預埋檢測管（聲測管）。樁徑0.8m以下的需埋設兩根檢測管，兩根檢測管必須固定在鋼筋籠內同一直線上。樁徑0.8m-2.0m的需埋設三根檢測管，三根檢測管必須呈等腰三角形固定在鋼筋籠內。2.0m以上的需埋設四根檢測管，四根檢測管必須呈正方形固定在鋼筋籠內。常規要求采用外徑50-60mm的鋼管，壁厚3.5mm左右，施工中采取現場焊接法。這種方法在施工中所需成本高，操作復雜，給現場施工帶來極大不便，施工成本只占普通焊管成本1/3左右。大大提高了工作效率，降低了施工成本。
